Giải thích về mô-đun màn hình TFT: Các thành phần chính bên trong màn hình TFT của điện thoại thông minh.

TFT Display Module Explained: Key Components Inside a Smartphone TFT Screen

Trong ngành công nghiệp màn hình di động, mô-đun màn hình TFT LCD vẫn là một trong những công nghệ màn hình được sử dụng rộng rãi nhất cho điện thoại thông minh. Nhờ hệ sinh thái sản xuất hoàn thiện, hiệu suất hiển thị ổn định và khả năng tương thích cao giữa các thiết bị, màn hình TFT tiếp tục cung cấp năng lượng cho hàng triệu thiết bị di động trên toàn thế giới.

Là một nhà cung cấp màn hình điện thoại thông minh chuyên nghiệp tích hợp nghiên cứu và phát triển, sản xuất và phân phối toàn cầu , chúng tôi tập trung vào việc cung cấp các mô-đun màn hình TFT đáng tin cậy thông qua việc lựa chọn linh kiện nghiêm ngặt và kiểm soát sản xuất chặt chẽ.

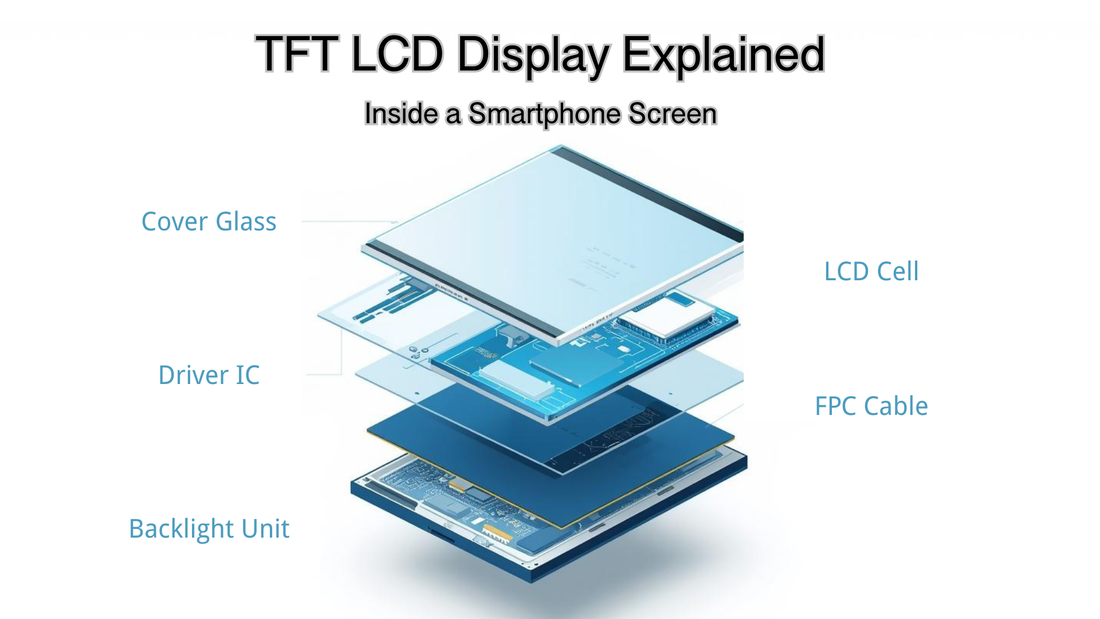

Màn hình TFT chất lượng cao của điện thoại thông minh bao gồm năm thành phần quan trọng :

  • Kính LCD (Tế bào)
  • IC điều khiển
  • Mạch linh hoạt FPC
  • Đơn vị đèn nền
  • Kính che

Mỗi thành phần đều ảnh hưởng trực tiếp đến chất lượng hiển thị, độ bền, hiệu suất năng lượng và độ tin cậy lâu dài của màn hình. Dưới đây là mô tả kỹ thuật về cách các thành phần này hoạt động cùng nhau để tạo thành một mô-đun màn hình TFT hoàn chỉnh.

1. Kính LCD (TẾ BÀO): ​​Lớp hiển thị cốt lõi

Kính LCD là nền tảng của mô-đun màn hình TFT , đóng vai trò là lớp hiển thị nơi hình ảnh được tạo ra.

Hầu hết các mô-đun TFT dành cho điện thoại thông minh hiện đại đều sử dụng công nghệ LCD IPS (In-Plane Switching) , mang lại một số ưu điểm so với các tấm nền TN truyền thống:

  • Góc nhìn rộng hơn
  • Độ chính xác màu sắc tốt hơn
  • Thời gian phản hồi nhanh hơn
  • Giảm hiện tượng lệch màu ở các góc độ cực đoan.

Những đặc điểm này khiến màn hình IPS LCD trở nên lý tưởng cho điện thoại thông minh được sử dụng để xem video, chơi game và các ứng dụng hàng ngày .

Về cấu trúc, tế bào LCD chủ yếu bao gồm ba lớp:

  • Bộ lọc màu (CF) – Tạo thông tin màu RGB
  • Mảng nền (Mảng TFT) – Điều khiển việc chuyển đổi điểm ảnh
  • Lớp tinh thể lỏng (LC Cell) – Điều chỉnh ánh sáng để tạo ra hình ảnh

Cùng nhau, các lớp này tạo thành cấu trúc TFT ma trận chủ động , cho phép điều khiển chính xác từng điểm ảnh trên màn hình.

2. IC điều khiển: Trung tâm điều khiển của màn hình.

IC điều khiển (DDIC) hoạt động như trung tâm điều khiển của mô-đun màn hình. Nó chuyển đổi các tín hiệu từ bo mạch chủ của điện thoại thông minh thành các lệnh điều khiển các điểm ảnh trên màn hình LCD.

Hiệu năng của IC điều khiển ảnh hưởng trực tiếp đến:

  • Độ phân giải màn hình
  • Làm mới hiệu suất
  • Mức tiêu thụ điện năng
  • Khả năng phản hồi cảm ứng

Tùy thuộc vào các yêu cầu thiết kế sản phẩm như độ phân giải (FW / HD / FHD+), tỷ lệ màn hình và kích thước viền , có thể sử dụng các kiến ​​trúc IC điều khiển khác nhau.

IC điều khiển gắn bên dưới (Thiết kế viền hẹp)

Màn hình điện thoại thông minh hiện đại thường sử dụng công nghệ IC điều khiển gắn thấp (down-bond driver IC ), đặt IC ở vị trí thấp hơn trên tấm nền. Thiết kế này giúp giảm viền dưới ("cằm") và cho phép tỷ lệ màn hình so với thân máy cao hơn.

Kiến trúc tích hợp TDDI

Nhiều mô-đun TFT hiện nay áp dụng công nghệ TDDI (Touch and Display Driver Integration) . Công nghệ này tích hợp bộ điều khiển cảm ứng và trình điều khiển màn hình vào một chip duy nhất.

Các lợi ích bao gồm:

  • Giảm số lượng linh kiện
  • Cấu trúc mô-đun được đơn giản hóa
  • Phản hồi cảm ứng nhanh hơn
  • Cải thiện sự phối hợp tín hiệu

IC điều khiển được gắn lên kính LCD thông qua phương pháp hàn COG (Chip On Glass) , đòi hỏi sự kiểm soát chính xác về nhiệt độ, áp suất và thời gian hàn để đảm bảo kết nối điện ổn định.

Quá trình này giúp ngăn ngừa các lỗi thường gặp như:

  • Không hiển thị
  • Lỗi đường dây
  • Biến dạng hình ảnh

3. Mạch in linh hoạt FPC: Xương sống truyền dẫn tín hiệu

Mạch in linh hoạt (FPC) đóng vai trò là cầu nối giữa mô-đun màn hình và bo mạch chủ của điện thoại thông minh.

Nó chịu trách nhiệm truyền tải:

  • Hiển thị tín hiệu
  • Tín hiệu cảm ứng
  • Nguồn điện

Vật liệu và linh kiện FPC chất lượng cao là yếu tố thiết yếu để đảm bảo độ tin cậy lâu dài của màn hình.

Các vật liệu điển hình bao gồm chất nền từ các nhà cung cấp như:

  • Taiflex (Đài Loan)
  • SK (Hàn Quốc)

Các linh kiện điện tử được tích hợp vào FPC bao gồm:

  • Tụ điện và điện trở của Murata, Samsung hoặc Yageo.
  • Điốt từ các nhà sản xuất như Changjiang Electronics

Quy trình sản xuất FPC bao gồm nhiều bước đòi hỏi độ chính xác cao:

  • Cắt vật liệu
  • Khoan
  • Mạ đồng
  • In mạch in
  • Kiểm tra điện

Các lớp bảo vệ đặc biệt và màng chắn EMI thường được phủ lên các khu vực uốn cong của FPC để cải thiện độ bền và giảm nhiễu điện từ.

4. Bộ đèn nền (BLU): Nguồn sáng của màn hình.

Khác với màn hình OLED, tấm nền LCD không tự phát ra ánh sáng . Thay vào đó, chúng dựa vào bộ đèn nền (BLU) để chiếu sáng.

Cấu trúc đèn nền điển hình bao gồm:

  • thanh đèn LED
  • Tấm dẫn sáng (LGP)
  • Tấm khuếch tán
  • Phim tăng cường độ sáng

Nguồn sáng LED quyết định độ sáng và đặc tính màu sắc của màn hình. Nhiều màn hình điện thoại thông minh sử dụng đèn LED trắng ấm , tạo ra tông màu trắng hơi đỏ, dễ chịu hơn cho mắt người và giúp giảm mỏi mắt.

Tấm dẫn sáng chuyển đổi ánh sáng LED gắn cạnh thành ánh sáng chiếu đều trên bề mặt.

Việc bổ sung thêm các lớp màng quang học sẽ giúp cải thiện:

  • Độ đồng đều ánh sáng
  • Hiệu suất độ sáng
  • Độ nhất quán về màu sắc

Để đảm bảo tính ổn định nhiệt, các lớp tản nhiệt bằng than chì thường được thêm vào để giúp tản nhiệt do đèn LED tạo ra.

5. Lớp kính bảo vệ (CG): Lớp bảo vệ và tương tác người dùng

Lớp kính bảo vệ là lớp bảo vệ ngoài cùng của mô-đun màn hình.

Nó bảo vệ các bộ phận bên trong khỏi:

  • Vết xước
  • Thiệt hại do va đập
  • Tiếp xúc với môi trường

Kính phủ chất lượng cao thường được làm từ thủy tinh cường hóa hóa học sử dụng công nghệ trao đổi ion. Quá trình này tạo ra một lớp ứng suất nén làm tăng độ cứng bề mặt.

Độ bền điển hình có thể vượt quá 500 MPa , giúp cải thiện độ bền trong quá trình sử dụng điện thoại thông minh hàng ngày.

Bề mặt cũng được phủ một lớp nano AF (chống bám vân tay) , mang lại các lợi ích sau:

  • Tính chất kỵ dầu
  • Tương tác cảm ứng mượt mà hơn
  • Giảm thiểu dấu vân tay

Tùy thuộc vào yêu cầu thiết kế của điện thoại thông minh, mặt kính bảo vệ có thể được sản xuất với nhiều hình dạng khác nhau:

  • Kính phẳng 2D
  • 2.5D cạnh cong
  • Kính uốn nóng 3D

Lớp kính bảo vệ được gắn vào mô-đun màn hình bằng keo OCA (keo trong suốt quang học) , đảm bảo độ trong suốt cao (>90%) đồng thời duy trì độ ổn định cấu trúc.

Quy trình sản xuất và kiểm soát chất lượng

Một mô-đun màn hình TFT chất lượng cao không chỉ đơn thuần là sự kết hợp của các thành phần cấu tạo. Nó còn phụ thuộc vào độ chính xác trong sản xuất và kiểm soát chất lượng nghiêm ngặt trong suốt quá trình sản xuất.

Các quy trình chính bao gồm:

  • Cắt tấm kính
  • Làm sạch bề mặt bằng plasma
  • Liên kết COG / FOG
  • Cụm đèn nền
  • Ghép quang học
  • Kiểm tra chức năng cuối cùng

Các vật liệu bổ sung như tấm phân cực, màng dẫn điện ACF và chất kết dính OCA cũng được lựa chọn cẩn thận để đảm bảo độ ổn định lâu dài và hiệu suất hiển thị.

Giải pháp màn hình TFT chuyên nghiệp

Là nhà cung cấp chuyên nghiệp trong ngành màn hình điện thoại thông minh, chúng tôi tập trung vào việc cung cấp cả các mô-đun TFT tiêu chuẩn và các giải pháp màn hình tùy chỉnh .

Năng lực kỹ thuật của chúng tôi cho phép chúng tôi hỗ trợ khách hàng trong các lĩnh vực sau:

  • Kích thước màn hình tùy chỉnh
  • Cấu hình IC điều khiển
  • Tối ưu hóa độ phân giải
  • Tùy chỉnh cấu trúc cho các thiết bị cụ thể

Bằng cách kết hợp các quy trình sản xuất tiên tiến với các tiêu chuẩn chất lượng nghiêm ngặt, chúng tôi hướng đến việc cung cấp các mô-đun màn hình TFT hiệu suất cao, đáng tin cậy cho các thương hiệu điện thoại thông minh và nhà sản xuất thiết bị trên toàn thế giới.
